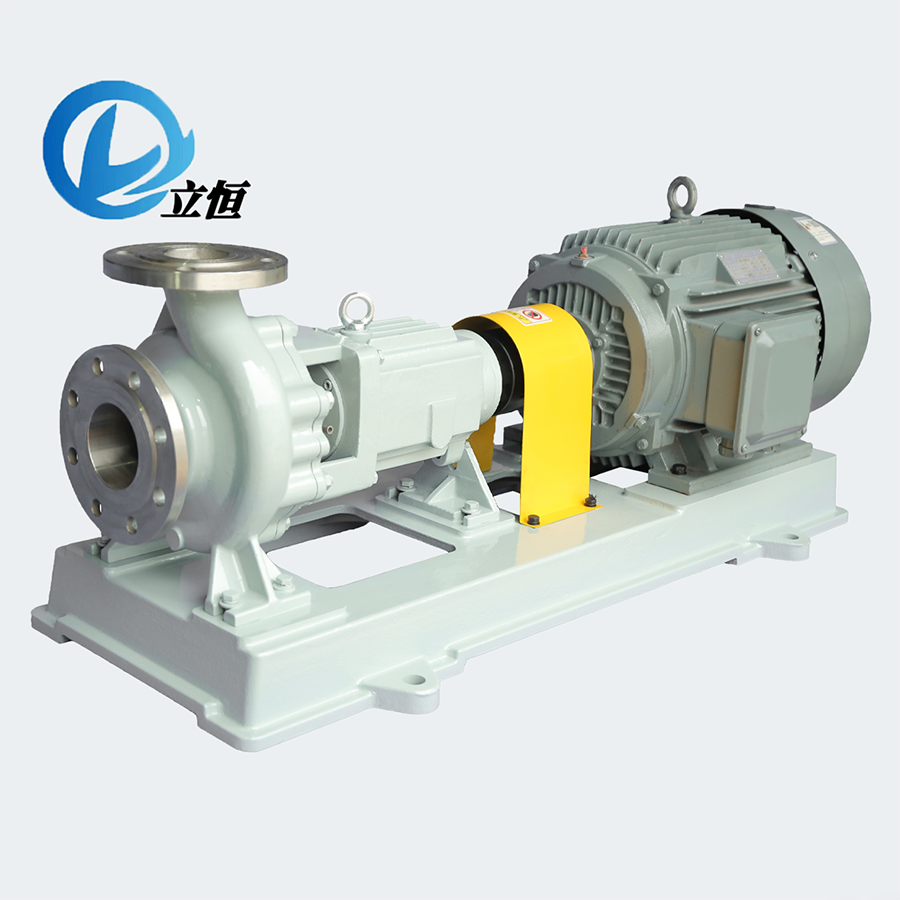

LH不锈钢离心泵

2023/7/21

品牌：安徽立恒
主体材质：碳钢/304/316L/双相钢/特种金属
工作原理：离心式
产品特点：稳定可靠、经久耐用
适用工况：腐蚀性、强氧化、高温、溶剂
流量范围：1.6—1000m³/h
扬程范围：5-125m
适用温度：-20℃~120℃，高温型为350℃
特别说明：实际产品与照片产品型号不一致时，外观略有差异
选型说明：参数表中数值为标准值，如与实际需要存在偏差，可按需定制

一、产品介绍（可定制石化标准、低转速、高温及新能源行业专用型）

1、LH型不锈钢离心泵，属于单级单吸卧式离心泵，过流部件多种可选（碳钢、304、316L、2205、2507、904、哈氏合金、钛合金等）。具有耐高温、耐磨损、机械强度高、零部件使用寿命长等特点。性能可靠，安装简便，易维护。机械密封可选用多种结构和材质，运用范围广泛。

我公司结合多年生产研发经验及市场反馈，改良水力模型和加工工艺，及新型机封、配套设备的应用，使其性能更佳稳定，适用范围更广。

2、主要参考标准

GB/T5656-2008、GB/T3216-2016、API610、API682等

法兰：GB/T20592-2009或HG/T20615-2009（可定制）

3、型号意义

LH65-50-160（JZ/NG/DZ/BW）

LH——立恒不锈钢离心泵（标准型）；

65——泵入口口径DN65； 50——泵出口口径DN50； 160——叶轮名义直径160mm

JZ——集装式机械密封； NG——耐高温配置； DZ——带冲洗方案的定制型；

BW——保温型。

注：定制型部分字母存在变动

4、产品特点

（1）材质及轴封形式可选范围广，选型选材得当稳定性和使用寿命较长。

（2）泵体：铸造工艺高端，壁厚、无砂眼、气孔。可根据要求进行酸洗，美观耐用。

（3）叶轮：根据工况可制成闭式或半开式，保障液体的通过性及较高效率。

（4）密封形式及材料：形式可选单端面、单端面集装式、双端面集装式；材料可选SIC、SSIC、F4、浸锑石墨、硬质合金等。

（5）冲洗方案：专业设计，根据工况按需定制。

（6）适用介质：各类腐蚀性清液，也可输送含一定固体颗粒的浆料。

5、运用领域

广泛用于石油化工、基础化工、精细化工、医药农药、化肥造纸、冶金酸洗、污水处理、环保工程、海洋工程、新能源、新材料等多种行业。

7、性能范围

设计压力：-0.099mpa-1.6mpa（常规型，超出此范围需告知我公司进行调整定制）

流量：1.6-1000m³/h

扬程：5-125m

适用温度：-20℃~350℃（选型时请提供具体温度范围）

8、选型注意

（1）请提供所需工艺流量范围。

（2）请提供泵出口至目标位置的水平输送距离、垂直高度、弯头数量、附属设备情况（如换热器、喷头、压滤机）等。

（3）请提供输送液体的温度范围、固含量（体积含量）、颗粒大小、粘度、正负压情况等。

（4）其余工况问题请咨询我公司。

二、产品结构

三、性能参数

★因可选范围广，在此仅提供标准参数。可根据用户要求定制所需参数。

型号	转速（r/min）	流量（m³/h）	扬程（m）	电机功率（kw）密度1000kg/m³	NPSHr （m）	口径（mm）
						进口	出口
LH25-20-125	2900	1.5	22	1.1	2.5	25	20
		2	20
		3	18
	1450	0.75	5.5	0.37	2.5	25	20
		1	5
		1.5	4.5
LH25-20-160	2900	1.5	34	1.5	2.5	25	20
		2	32
		3	30
	1450	0.75	8.5	0.37	2.5	25	20
		1	8
		1.5	7.5
LH25-20-200	2900	1.5	52	4	2.5	25	20
		2	50
		3	48
	1450	0.75	13	0.55	2.5	25	20
		1	12.5
		1.5	12
LH25-20-250	2900	1.5	82	7.5	2.5	25	20
		2	80
		3	78
	1450	0.75	20.5	1.5	2.5	25	20
		1	20
		1.5	19.5
LH32-25-125	2900	2.5	22	1.5	2.5	32	25
		3.6	20
		5	18
	1450	1.2	5.5	0.55	2.5	32	25
		1.8	5
		2.5	4.5
LH32-25-160	2900	2.5	34	2.2	2.5	32	25
		3.6	32
		5	30
	1450	1.2	8.5	0.55	2.5	32	25
		1.8	8
		2.5	7.5
LH32-25-200	2900	2.5	52	4	2.5	32	25
		3.6	50
		5	48
	1450	1.2	13	0.75	2.5	32	25
		1.8	12.5
		2.5	12
LH32-25-250	2900	2.5	82	7.5	2.5	32	25
		3.6	80
		5	78
	1450	1.2	20.5	1.5	2.5	32	25
		1.8	20
		2.5	19.5
LH40-25-125	2900	4	22	1.5	3	40	25
		6	20
		8	18
	1450	2	5.5	0.55	3	40	25
		3	5
		4	4.5
LH40-25-160	2900	4	34	3	3	40	25
		6	32
		8	30
	1450	2	8.5	0.55	3	40	25
		3	8
		4	7.5
LH40-25-200	2900	4	52	5.5	3	40	25
		6	50
		8	48
	1450	2	13	0.75	3	40	25
		3	12.5
		4	12
LH40-32-250	2900	4	82	11	3	40	32
		6	80
		8	78
	1450	2	20.5	1.5	3	40	32
		3	20
		4	19.5
LH50-32-125	2900	8	22	2.2	3	50	32
		12.5	20
		15	18
	1450	4	5.5	0.55	3	50	32
		6	5
		8	4.5
LH50-32-160	2900	8	34	4	3	50	32
		12.5	32
		15	30
	1450	4	8.5	0.55	3	50	32
		6	8
		8	7.5
LH50-32-200	2900	8	52	7.5	3	50	32
		12.5	50
		15	48
	1450	4	13	1.1	3	50	32
		6	12.5
		8	12
LH50-32-250	2900	8	82	11	3	50	32
		12.5	80
		15	78
	1450	4	20.5	1.5	3	50	32
		6	20
		8	19.5
LH50-32-315	2900	8	115	30	3	50	32
		12.5	110
		15	105
	1450	4	29	5.5	3	50	32
		6	28
		8	26
LH65-50-125	2900	15	22		3.5	65	50
		25	20
		30	18
	1450	8	5.5		3.5	65	50
		12.5	5
		15	4.5
LH65-50-160	2900	15	34	5.5	3.5	65	50
		25	32
		30	30
	1450	8	8.5	1.1	3.5	65	50
		12.5	8
		15	7.5
LH65-40-200	2900	15	52	11	3.5	65	40
		25	50
		30	48
	1450	8	13	1.5	3.5	65	40
		12.5	12.5
		15	12
LH65-40-250	2900	15	82	18.5	3.5	65	40
		25	80
		30	78
	1450	8	20.5	3	3.5	65	40
		12.5	20
		15	19.5
LH65-40-315	2900	15	115	30	3.5	65	40
		25	110
		30	105
	1450	8	29	5.5	3.5	65	40
		12.5	28
		15	26
LH80-65-125	2900	35	22	5.5	4	80	65
		50	20
		60	18
	1450	18	5.5	1.1	4	80	65
		25	5
		30	4.5
LH80-65-160	2900	35	34	11	4	80	65
		50	32
		60	30
	1450	18	8.5	1.5	4	80	65
		25	8
		30	7.5
LH80-50-200	2900	35	52	15	4	80	50
		50	50
		60	48
	1450	18	13	2.2	4	80	50
		25	12.5
		30	12
LH80-50-250	2900	35	82	30	4	80	50
		50	80
		60	78
	1450	18	20.5	5.5	4	80	50
		25	20
		30	19.5
LH80-50-315	2900	35	115	37	4	80	50
		50	110
		60	105
	1450	18	29	7.5	4	80	50
		25	28
		30	26
LH100-80-125	2900	65	22	11	4.5	100	80
		100	20
		110	18
	1450	35	5.5	1.5	2.5	100	80
		50	5
		55	4.5
LH100-80-160	2900	65	34	15	4.5	100	80
		100	32
		120	30
	1450	35	8.5	2.2	2.5	100	80
		50	8
		60	7.5
LH100-65-200	2900	65	52	30	4.5	100	65
		100	50
		120	48
	1450	35	13	5.5	2.5	100	65
		50	12.5
		60	12
LH100-65-250	2900	65	82	45	4.5	100	65
		100	80
		120	78
	1450	35	20.5	7.5	2.5	100	65
		50	20
		60	19.5
LH100-65-315	2900	65	115	75	4.5	100	65
		100	110
		120	105
	1450	35	29	11	2.5	100	65
		50	28
		60	26
LH125-80-160	2900	100	38	30	5	125	80
		160	32
		180	26
	1450	50	10	5.5	3	125	80
		80	8
		90	6
LH125-100-200	2900	120	55	55	5	125	100
		200	50
		220	45
	1450	60	14	11	3	125	100
		100	12.5
		110	11
LH125-100-250	2900	120	88	75	5	125	100
		200	80
		220	75
	1450	60	22	15	3	125	100
		100	20
		120	9.5
LH125-100-315	1450	60	34	22	5	125	100
		100	32
		120	31
LH125-100-400	1450	60	52	37	3	125	100
		100	50
		120	48
LH150-125-250	1450	120	22	22	5	150	125
		200	20
		240	18
LH150-125-315	1450	120	34	45	5	150	125
		200	32
		240	30
LH150-125-400	1450	120	53	75	5	150	125
		200	50
		240	48
LH200-150-250	1450	240	22	45	5.5	200	150
		400	20
		480	18
LH200-150-315	1450	240	35	75	5.5	200	150
		400	32
		480	29
LH200-150-400	1450	240	55	110	5.5	200	150
		400	50
		480	45
LH250-200-250	1450	500	22	55	6	250	200
		650	20
		750	18
LH250-200-315	1450	500	34	90	6	250	200
		650	32
		750	29
LH250-200-400	1450	500	55	160	6	250	200
		650	50
		750	42
LH300-250-315	1450	800	35	220	7	300	250
		1000	32
		1200	26
LH300-250-400	1450	800	55	250	7	300	250
		1000	50
		1200	42
若所需参数超出此范围，我厂可根据用户要求予以调整
备注：1.如果介质比重超过 1.3g/cm3 时，建议适当增加配套电机的功率。 2. 当介质含有溶剂、NaOH等与橡胶反应的介质时，须针对具体介质更换特定零部件。 3. 液体粘度对泵性能的影响：当液体粘度发生变化时，泵的性能也有所变化。
