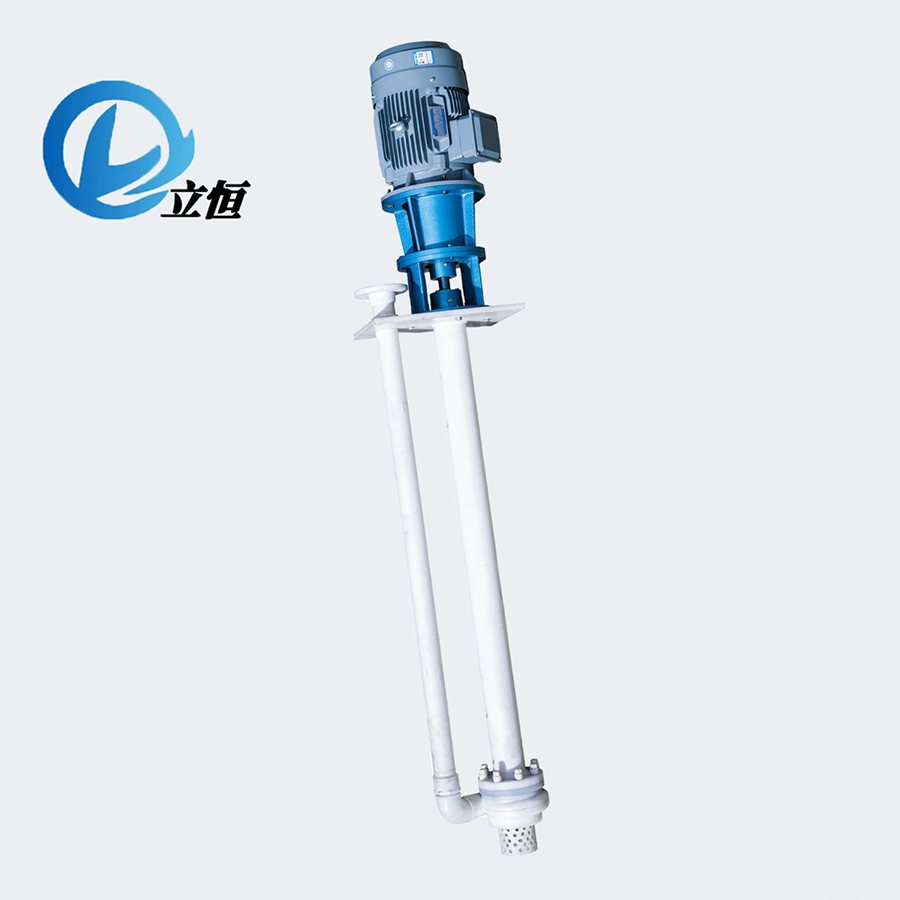

LFY塑料液下泵
2023/7/21
主体材质：UHMWPE/F46
工作原理：离心式
产品特点：占地面积小、长短可控、操作简单、经久耐用
适用工况：低液位、强腐蚀、有颗粒杂质
流量范围：1.6—400m³/h
扬程范围：5-50m
适用温度：-20℃~120℃
特别说明：实际产品与照片产品型号不一致时，外观略有差异
选型说明：参数表中数值为标准值，如与实际需要存在偏差，可按需定制
一、产品介绍（轴长可按需定制）
1、LFY型塑料液下泵，属于单级单吸立式离心泵，过流部件采用金属外包塑料（UHMWPE/F46等）或全塑料热熔压制成型。叶轮位于液面以下，无轴封，故无泄漏风险。占地面积小，易操作。相较于自吸泵无需灌引水便可工作，且叶轮为半开式，可以输送具有一定固体颗粒的液体。具有耐腐蚀性能强、轴长随意控制、无泄漏、安装简便、使用寿命长等特点。
2、主要参考标准
GB/T5656-2008、JB/T8688-2013等
法兰：GB/T20592-2009或HG/T20615-2009（可定制）
3、型号意义
50LFY-20（D）
50——泵进口口径DN50
LFY——立恒塑料液下泵（标准型） 20——泵扬程为20m；
D——低转速配置；
注：定制型部分字母存在变动
4、产品特点
（1） 泵头直接浸没于液体当中，轻便稳定。
（2） 叶轮采用半开式设计，颗粒通过性强。
（3） 立式安装适合在空间有限或特定情况下使用。
（4） 无轴封，无液体泄漏飞溅的风险。
（5） 适用介质：各类腐蚀性清液，也可输送含一定固体颗粒的浆料。
5、运用领域
（1） 基础化工业：硫酸、盐酸、硝酸、磷酸、氢氟酸、液碱、双氧水、氨水等各类酸碱。
（2） 医药和农药行业：各种溶剂类、强酸、强碱、强氧化剂。
（3） 有色金属冶炼业：电解液、各类酸、碱、混合液等。
（4） 氯 碱 业：浓盐水、盐酸、液碱、电解液等。
（5） 水处理业：各类污水(皮革、电镀、电子、造纸、纺织、食品、生活、制药污水等)。
（6） 钢铁企业：酸洗系统、污水。
（7） 新能源新材料行业：混合酸、碱、溶剂、催化剂、电解液等。
（8） 其他需输送、增压各类腐蚀性、氧化性液体的岗位。
7、性能范围
设计压力：1.6mpa
流量：6-200m³/h
扬程：5-80m
适用温度：-20℃~120℃（120℃以上为耐高温型）
8、选型注意
（1）请提供所需工艺流量范围。
（2）请提供泵出口至目标位置的水平输送距离、垂直高度、弯头数量、附属设备情况（如换热器、喷头、压滤机）等。
（3）请提供输送液体的温度范围、固含量（体积含量）、颗粒大小、粘度、正负压情况等。
（4）其余工况问题请咨询我公司。
二、产品结构（标准型）
三、性能参数
★因可选范围广，在此仅提供标准参数。可根据用户要求定制所需参数。
|
型号 |
流量 |
扬程 （m） |
电机功率（KW） |
口径（mm）PN16 |
转速 |
|
|
密度1000kg/m³，轴长1m |
进口 |
出口 |
||||
|
25LFY-10 |
1.6 |
10 |
0.75 |
25 |
20 |
2900 |
|
25LFY-20 |
1.6 |
20 |
1.5 |
25 |
20 |
2900 |
|
25LFY-32 |
1.6 |
32 |
2.2 |
25 |
20 |
2900 |
|
32LFY-10 |
3.2 |
10 |
1.1 |
32 |
25 |
2900 |
|
32LFY-20 |
3.2 |
20 |
1.5 |
32 |
25 |
2900 |
|
32LFY-32 |
3.2 |
32 |
3 |
32 |
25 |
2900 |
|
40LFY-10 |
6.3 |
10 |
1.1 |
40 |
32 |
2900 |
|
40LFY-20 |
6.3 |
20 |
2.2 |
40 |
32 |
2900 |
|
40LFY-32 |
6.3 |
32 |
4 |
40 |
32 |
2900 |
|
40LFY-50 |
6.3 |
50 |
5.5 |
40 |
32 |
2900 |
|
50LFY-10 |
12.5 |
10 |
1.5 |
50 |
40 |
2900 |
|
50LFY-20 |
12.5 |
20 |
3 |
50 |
40 |
2900 |
|
50LFY-32 |
12.5 |
32 |
4 |
50 |
40 |
2900 |
|
50LFY-50 |
12.5 |
50 |
7.5 |
50 |
40 |
2900 |
|
65LFY-10 |
25 |
10 |
2.2 |
65 |
50 |
2900 |
|
65LFY-20 |
25 |
20 |
4 |
65 |
50 |
2900 |
|
65LFY-32 |
25 |
32 |
7.5 |
65 |
50 |
2900 |
|
65LFY-50 |
25 |
50 |
11 |
65 |
50 |
2900 |
|
80LFY-10 |
50 |
10 |
4 |
80 |
65 |
2900 |
|
80LFY-20 |
50 |
20 |
7.5 |
80 |
65 |
2900 |
|
80LFY-32 |
50 |
32 |
11 |
80 |
65 |
2900 |
|
80LFY-50 |
50 |
50 |
18.5 |
80 |
65 |
2900 |
|
100LFY-10 |
100 |
10 |
7.5 |
100 |
80 |
2900 |
|
100LFY-20 |
100 |
20 |
11 |
100 |
80 |
2900 |
|
100LFY-32 |
100 |
32 |
18.5 |
100 |
80 |
2900 |
|
125LFY-20 |
160 |
20 |
18.5 |
125 |
100 |
2900 |
|
125LFY-32 |
160 |
32 |
30 |
125 |
100 |
2900 |
|
125LFY-50 |
160 |
50 |
45 |
125 |
100 |
2900 |
|
150LFY-20 |
200 |
20 |
22 |
150 |
125 |
2900 |
|
150LFY-32 |
200 |
32 |
45 |
150 |
125 |
2900 |
|
200LFY-20 |
400 |
20 |
55 |
200 |
150 |
1450 |
|
200LFY-32 |
400 |
32 |
75 |
200 |
150 |
1450 |
|
若所需参数超出此范围，我厂可根据用户要求予以调整 |
||||||
|
备注：1.如果介质比重超过 1.3g/cm3 时，建议适当增加配套电机的功率； 2. 当介质含有碱类和部分特殊介质时，须针对具体介质更换特定配件； 3. 主轴深入液面以下部分长度可定制，长度在0.5-6.0m范围内； 4. 液体粘度对泵性能的影响：当液体粘度发生变化时，泵的性能也有所变化。
|
||||||
