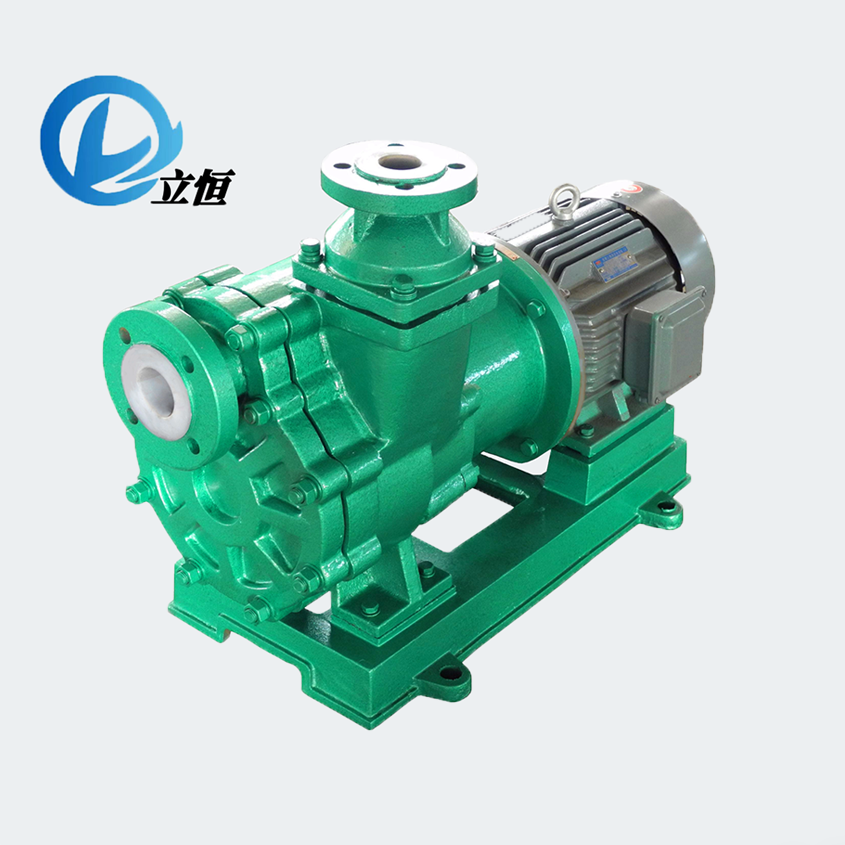

LZCF衬氟磁力自吸泵

2023/10/9

品牌：安徽立恒
主体材质：HT（可按需定制）+F46
工作原理：磁耦合驱动
产品特点：无轴封，不泄露
适用工况：强腐蚀、易燃易爆、贵重液体、溶剂
流量范围：1.6—100m³/h

扬程范围：5-32m

自吸高度：4m（常温清水）

适用温度：-20℃~120℃，（需注意使用温度下液体的饱和蒸汽压，否则影响使用效果）
特别说明：实际产品与照片产品型号不一致时，外观略有差异
选型说明：参数表中数值为标准值，如与实际需要存在偏差，可按需定制

一、产品介绍

1、LZCF衬氟磁力自吸泵，是我公司基于国内外先进同类磁力泵的工艺、技术，结合长期的市场应用、反馈、改进而研发的新型磁力泵。它具有结构紧凑、操作方便、运行平稳，维护容易、效率高、寿命长，并具备常规磁力泵没有自吸功能的优点。管路不需安装底阀，工作前只需保证泵体内储有定量引液即可。

2、主要参考标准

JB/T7742-2013、HG/T2730-2012、GB/T25140-2010等

法兰：GB/T20592-2009或HG/T20615-2009（定制）

3、主体材质

过流部件为钢衬F46/PFA，摩擦副可根据工况及液体的理化性质选择SSIC或浸锑石墨、PEEK等材质，加强套全系采用PEEK或碳纤维。内外磁选用钕铁硼、钐钴高牌号永磁体。

4、工作原理

该泵型采用密集型聚磁式推拉磁路结构，驱动轴与泵轴以磁耦合方式连接，实现力矩的无接触传递。取消了传统离心泵的轴封式设计，以静密封取代动密封从而达到全密封、无泄漏地输送介质。

水泵启动前先在泵壳内灌满水（或母液）。启动后叶轮高速旋转使叶轮槽道中的水流向涡壳，这时入口形成真空，使进水逆止门打开，吸入管内的空气进入泵内，并经叶轮流道到达外缘排出，而液体回到泵壳。如此反复进行，直至空气排尽。

5、产品特点

该产品结合了磁力泵和自吸泵的共同特性。相较常规磁力泵，其突出性能在于可以抽吸液面低于泵入口的液体，且具备短时间的空转能力。而相较常规自吸泵，其密封性优良，运行平稳。所以尤其适合卸车、低液位储罐转料等。该泵无泄漏低噪音，运行安全可靠、高效稳定。是输送易燃、易爆、易挥发、有毒、稀有贵重液体和各种腐蚀性清洁液体的理想设备。

6、运用领域

本产品广泛适用于化工、制酸、制碱、冶炼、稀土、农药、染料、医药、造纸、电镀、电解、酸洗、无线电、半导体、科研机构、国防工业等行业。尤其适合卸车、低液位储罐转料等。

7、性能范围

设计压力：-0.06mpa-1.6mpa（超出此范围需告知我公司进行调整定制）

流量：1.6-100m³/h

扬程：5-50m

适用温度：-20℃~120℃

（需注意使用温度下液体的饱和蒸汽压，否则影响使用效果）

8、注意事项

使用前需向泵自吸腔灌满液体，禁止长时间缺液运行；如输送介质粘度过高，或含有颗粒、结晶物，请告知我公司重新设计选型。

二、产品结构

三、性能参数（标准型，可根据用户要求定制所需参数）

型号	流量（m³/h）	扬程（m）	密度（1000kg/m³）	口径（mm）PN16		电机功率（KW）
型号	流量（m³/h）	扬程（m）	自吸高度(m)	进口	出口	电机功率（KW）
LZCF32-25-125	3.6	20	4.0	32	25	1.5
LZCF32-25-160	3.6	32	4.0	32	25	2.2
LZCF40-32-125	6.3	20	4.0	40	32	2.2
LZCF40-32-160	6.3	32	4.0	40	32	4
LZCF50-40-125	12.5	20	4.0	50	40	3
LZCF50-40-160	12.5	32	4.0	50	40	4
LZCF65-50-125	25	20	4.0	65	50	4
LZCF65-50-160	25	32	4.0	65	50	7.5
LZCF80-65-125	50	20	4.0	80	65	7.5
LZCF80-65-160	50	30	4.0	80	65	15
LZCF100-80-125	100	20	4.0	100	80	15
LZCF100-80-160	100	32	4.0	100	80	22
若所需参数超出此范围，我厂可根据用户要求予以调整
备注：1.如果介质比重超过 1.3g/cm3 时，建议适当增加配套电机的功率； 2.当介质含有 HF、NaOH等与sic反应的介质时，须针对具体介质更换特定摩擦副； 3.可输送带有微量颗粒含量及结晶的介质（≤1%），禁止输送会产生大量气泡的介质； 4.液体粘度对泵性能的影响：当液体粘度发生变化时，泵的性能也有所变化。 5.该自吸高度为密度1000kg/m³时数值，自吸性能会随液体的实际密度发生变化。
