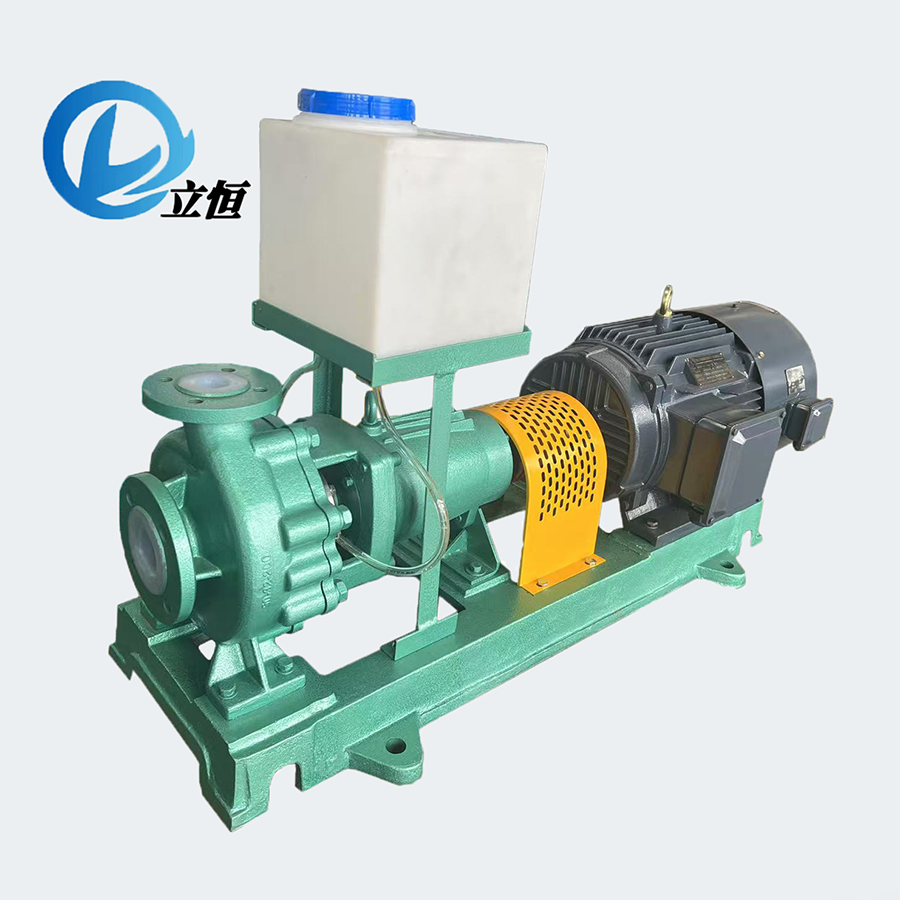

LNKF耐空转衬氟离心泵

2025/4/30

品牌：安徽立恒
主体材质：HT（可按需定制）+F46
工作原理：离心式
产品特点：机封冲洗液可自循环冷却润滑、稳定可靠、经久耐用
适用工况：强腐蚀、强氧化、高温、溶剂
流量范围：1.6—1000m³/h
扬程范围：5-125m
适用温度：-20℃~120℃，定制型为180℃
特别说明：实际产品与照片产品型号不一致时，外观略有差异
选型说明：参数表中数值为标准值，如与实际需要存在偏差，可按需定制

一、产品介绍（可定制低转速、高温及特殊工况专用型）

1、LNKF型耐空转衬氟离心泵，采用集成式自循环机械密封，外置自循环水箱，水箱、水管材质均可按输送介质及工况适配，从本质上解决了传统衬氟泵因缺液空转、汽蚀、或操作不当造成的三大件（叶轮、泵盖、机械密封）因高温变形或融化带来的损坏。因机械密封内部自带循环导叶，机泵可加装简易的机封外置冷却水箱，解决了多数岗位外接水源困难，密封失效时污染冷却水，室外冷却水结冰无法循环邓问题的困扰，较大程度地保障了机泵使用的稳定性和便捷性。

泵体采用金属（可用碳钢、304、316L）内衬氟塑料/PFA，其余过流部件采用金属外包氟塑料热熔压制成型。有长支架联轴器式和短支架直联式两种结构可供选择。具有耐腐蚀性能强、机械强度高、不老化、不分解、密封性能可靠，安装简便，易维护、使用寿命长等特点。机械密封可选用多种结构和材质，运用范围广泛。

我公司结合多年生产研发经验及市场反馈，及新型机封、配套设备的应用，已成功将API682中多种冲洗方案融合至本产品。突破了传统衬氟离心泵无法输送高温、结晶、轴封形式单一、损坏频繁等缺点，使得其适用范围大大提高。

2、主要参考标准

GB/T5656-2008、GB/T3216-2016、JB/T8688-2013、API682等

法兰：GB/T20592-2009或HG/T20615-2009（可定制）

三、性能参数

★因可选范围广，在此仅提供标准参数。可根据用户要求定制所需参数。

型号	转速（r/min）	流量（m³/h）	扬程（m）	电机功率（kw）	NPSHr （m）	口径（mm）
						进口	出口
				密度1000kg/m³
LNKF25-20-125	2900	1.5	22	1.1	1.5	25	20
		2	20
		3	18
	1450	0.75	5.5	0.37	0.75	25	20
		1	5
		1.5	4.5
LNKF25-20-160	2900	1.5	34	1.5	1.5	25	20
		2	32
		3	30
	1450	0.75	8.5	0.37	0.75	25	20
		1	8
		1.5	7.5
LNKF25-20-200	2900	1.5	52	4	1.5	25	20
		2	50
		3	48
	1450	0.75	13	0.55	0.75	25	20
		1	12.5
		1.5	12
LNKF25-20-250	2900	1.5	82	7.5	1.5	25	20
		2	80
		3	78
	1450	0.75	20.5	1.5	0.75	25	20
		1	20
		1.5	19.5
LNKF32-25-125	2900	2.5	22	1.5	1.8	32	25
		3.6	20
		5	18
	1450	1.2	5.5	0.55	0.9	32	25
		1.8	5
		2.5	4.5
LNKF32-25-160	2900	2.5	34	2.2	1.8	32	25
		3.6	32
		5	30
	1450	1.2	8.5	0.55	0.9	32	25
		1.8	8
		2.5	7.5
LNKF32-25-200	2900	2.5	52	4	1.8	32	25
		3.6	50
		5	48
	1450	1.2	13	0.75	0.9	32	25
		1.8	12.5
		2.5	12
LNKF32-25-250	2900	2.5	82	7.5	1.8	32	25
		3.6	80
		5	78
	1450	1.2	20.5	1.5	0.9	32	25
		1.8	20
		2.5	19.5
LNKF40-25-125	2900	4	22	1.5	2.0	40	25
		6	20
		8	18
	1450	2	5.5	0.55	1.0	40	25
		3	5
		4	4.5
LNKF40-25-160	2900	4	34	3	2.0	40	25
		6	32
		8	30
	1450	2	8.5	0.55	1.0	40	25
		3	8
		4	7.5
LNKF40-25-200	2900	4	52	5.5	2.0	40	25
		6	50
		8	48
	1450	2	13	0.75	1.0	40	25
		3	12.5
		4	12
LNKF40-32-250	2900	4	82	11	2.0	40	32
		6	80
		8	78
	1450	2	20.5	1.5	1.0	40	32
		3	20
		4	19.5
LNKF50-32-125	2900	8	22	2.2	2.5	50	32
		12.5	20
		15	18
	1450	4	5.5	0.55	1.2	50	32
		6	5
		8	4.5
LNKF50-32-160	2900	8	34	4	2.5	50	32
		12.5	32
		15	30
	1450	4	8.5	0.55	1.2	50	32
		6	8
		8	7.5
LNKF50-32-200	2900	8	52	7.5	2.5	50	32
		12.5	50
		15	48
	1450	4	13	1.1	1.2	50	32
		6	12.5
		8	12
LNKF50-32-250	2900	8	82	11	2.5	50	32
		12.5	80
		15	78
	1450	4	20.5	1.5	1.2	50	32
		6	20
		8	19.5
LNKF50-32-315	2900	8	115	30	3.0	50	32
		12.5	110
		15	105
	1450	4	29	5.5	1.5	50	32
		6	28
		8	26
LNKF65-50-125	2900	15	22		3.0	65	50
		25	20
		30	18
	1450	8	5.5		1.5	65	50
		12.5	5
		15	4.5
LNKF65-50-160	2900	15	34	5.5	3.0	65	50
		25	32
		30	30
	1450	8	8.5	1.1	1.5	65	50
		12.5	8
		15	7.5
LNKF65-40-200	2900	15	52	11	3.0	65	40
		25	50
		30	48
	1450	8	13	1.5	1.5	65	40
		12.5	12.5
		15	12
LNKF65-40-250	2900	15	82	18.5	3.0	65	40
		25	80
		30	78
	1450	8	20.5	3	1.5	65	40
		12.5	20
		15	19.5
LNKF65-40-315	2900	15	115	30	3.5	65	40
		25	110
		30	105
	1450	8	29	5.5	1.8	65	40
		12.5	28
		15	26
LNKF80-65-125	2900	35	22	5.5	4.0	80	65
		50	20
		60	18
	1450	18	5.5	1.1	2.0	80	65
		25	5
		30	4.5
LNKF80-65-160	2900	35	34	11	4.0	80	65
		50	32
		60	30
	1450	18	8.5	1.5	2.0	80	65
		25	8
		30	7.5
LNKF80-50-200	2900	35	52	15	4.0	80	50
		50	50
		60	48
	1450	18	13	2.2	2.0	80	50
		25	12.5
		30	12
LNKF80-50-250	2900	35	82	30	4.0	80	50
		50	80
		60	78
	1450	18	20.5	5.5	2.0	80	50
		25	20
		30	19.5
LNKF80-50-315	2900	35	115	37	4.5	80	50
		50	110
		60	105
	1450	18	29	7.5	2.2	80	50
		25	28
		30	26
LNKF100-80-125	2900	65	22	11	4.5	100	80
		100	20
		110	18
	1450	35	5.5	1.5	2.2	100	80
		50	5
		55	4.5
LNKF100-80-160	2900	65	34	15	4.5	100	80
		100	32
		120	30
	1450	35	8.5	2.2	2.2	100	80
		50	8
		60	7.5
LNKF100-65-200	2900	65	52	30	4.5	100	65
		100	50
		120	48
	1450	35	13	5.5	2.2	100	65
		50	12.5
		60	12
LNKF100-65-250	2900	65	82	45	4.5	100	65
		100	80
		120	78
	1450	35	20.5	7.5	2.2	100	65
		50	20
		60	19.5
LNKF100-65-315	2900	65	115	75	4.5	100	65
		100	110
		120	105
	1450	35	29	11	2.2	100	65
		50	28
		60	26
LNKF125-80-160	2900	100	38	30	4.5	125	80
		160	32
		180	26
	1450	50	10	5.5	2.2	125	80
		80	8
		90	6
LNKF125-100-200	2900	120	55	55	4.5	125	100
		200	50
		220	45
	1450	60	14	11	2.2	125	100
		100	12.5
		110	11
LNKF125-100-250	2900	120	88	75	4.5	125	100
		200	80
		220	75
	1450	60	22	15	2.2	125	100
		100	20
		120	9.5
LNKF125-100-315	1450	60	34	22	5.0	125	100
		100	32
		120	31
LNKF125-100-400	1450	60	52	37	5.0	125	100
		100	50
		120	48
LNKF150-125-250	1450	120	22	22	5.0	150	125
		200	20
		240	18
LNKF150-125-315	1450	120	34	45	5.0	150	125
		200	32
		240	30
LNKF150-125-400	1450	120	53	75	5.0	150	125
		200	50
		240	48
LNKF200-150-250	1450	240	22	45	7.0	200	150
		400	20
		480	18
LNKF200-150-315	1450	240	35	75	7.0	200	150
		400	32
		480	29
LNKF200-150-400	1450	240	55	110	7.0	200	150
		400	50
		480	45
LNKF250-200-250	1450	500	22	55	7.0	250	200
		650	20
		750	18
LNKF250-200-315	1450	500	34	90	7.0	250	200
		650	32
		750	29
LNKF250-200-400	1450	500	55	160	7.0	250	200
		650	50
		750	42
LNKF300-250-315	1450	800	35	220	7.5	300	250
		1000	32
		1200	26
LNKF300-250-400	1450	800	55	250	7.5	300	250
		1000	50
		1200	42
若所需参数超出此范围，我厂可根据用户要求予以调整
备注：1.如果介质比重超过 1.3g/cm3 时，建议适当增加配套电机的功率。 2. 当介质含有 HF、NaOH等与sic反应的介质时，须针对具体介质更换特定摩擦副。 3. 液体粘度对泵性能的影响：当液体粘度发生变化时，泵的性能也有所变化。
