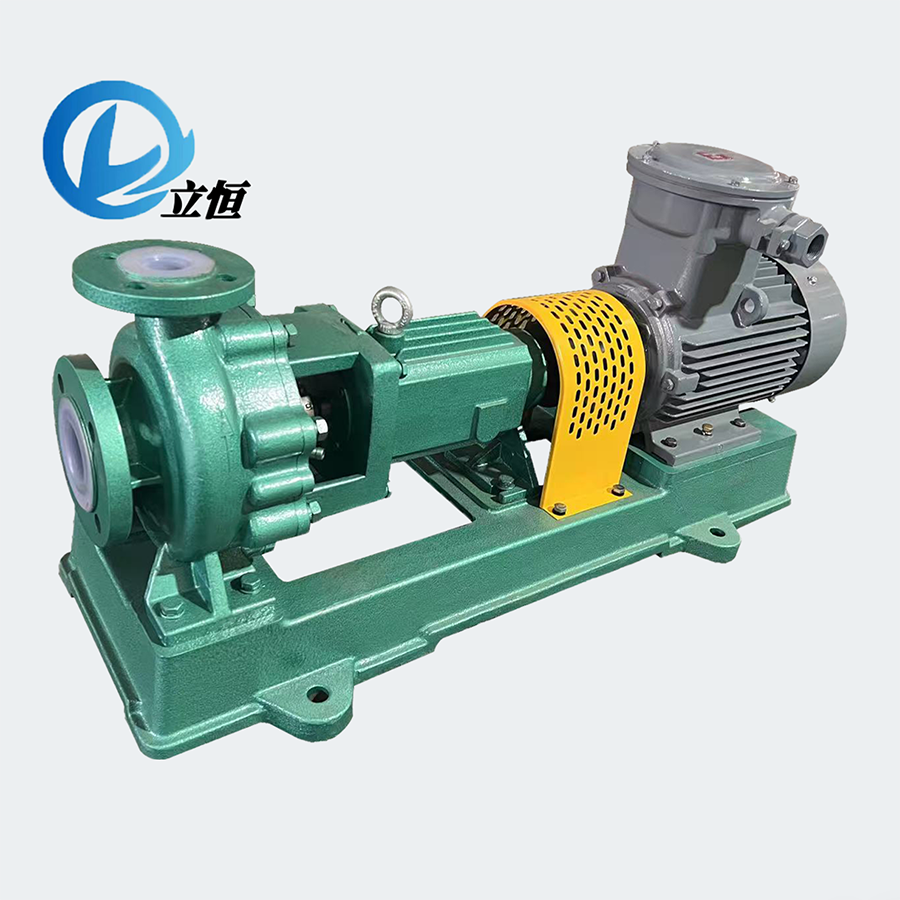

1、LHF型衬氟离心泵，属于单级单吸卧式离心泵，泵体采用金属（可用碳钢、304、316L）内衬氟塑料/PFA，其余过流部件采用金属外包氟塑料热熔压制成型。有长支架联轴器式和短支架直联式两种结构可供选择。具有耐腐蚀性能强、机械强度高、不老化、不分解、密封性能可靠，安装简便，易维护、使用寿命长等特点。机械密封可选用多种结构和材质，运用范围广泛。

我公司结合多年生产研发经验及市场反馈，及新型机封、配套设备的应用，已成功将API682中多种冲洗方案融合至本产品。突破了传统衬氟离心泵无法输送高温、结晶、轴封形式单一、损坏频繁等缺点，使得其适用范围大大提高。

2、主要参考标准

GB/T5656-2008、GB/T3216-2016、JB/T8688-2013、API682等

法兰：GB/T20592-2009或HG/T20615-2009（可定制）

3、型号意义

LHF65-50-160（JZ/NG/DZ/BW）

LHF——广涵衬氟离心泵（标准型）；

65——泵入口口径DN65； 50——泵出口口径DN50； 160——叶轮名义直径160mm

JZ——集装式机械密封；  NG——耐高温配置；   DZ——带冲洗方案的定制型；

BW——保温型。

    注：定制型部分字母存在变动

4、主体材质

过流部件为钢衬F46或PFA。拥有优异的耐腐蚀性，适用范围广泛。

摩擦副可根据物料理化性质选择多种材质，且可适配多种轴封形式和冲洗方案，可靠性强。

5、产品特点

（1） 耐任意介质腐蚀（除熔融碱金属、三氟化氯、元素氟），一泵多用，选型选材得当可胜任多数工况。

（2） 泵体：LHF型泵体材质相较传统衬氟离心泵有所突破，除铸铁外，可调整加工工艺和铸件厚度选用碳钢、不锈钢和其他特种金属。克服了在腐蚀性气体或液体环境中泵体外壳寿命普遍较短的缺点。同时，新工艺的运用，其衬塑层厚度相较传统泵型更厚更耐用。

（3） 叶轮：根据工况可制成闭式或半开式，保障液体的通过性及较高效率。

（4） 密封形式及材料：形式可选单端面、单端面集装式、双端面集装式；材料可选SIC、SSIC、F4、浸锑石墨、硬质合金等。

（5） 适用介质：各类腐蚀性清液，也可输送含一定固体颗粒的浆料。

6、运用领域

（1） 基础化工业：硫酸、盐酸、硝酸、磷酸、氢氟酸、液碱、双氧水、氨水等各类酸碱。

（2） 医药和农药行业：各种溶剂类、强酸、强碱、强氧化剂。

（3） 有色金属冶炼业：电解液、各类酸、碱、混合液等。

（4） 氯 碱 业：浓盐水、盐酸、液碱、电解液等。

（5） 水处理业：各类污水(皮革、电镀、电子、造纸、纺织、食品、生活、制药污水等)。

（6） 钢铁企业：酸洗系统、污水。

（7） 新能源新材料行业：混合酸、碱、溶剂、催化剂、电解液等。

  （8） 其他需输送、增压各类腐蚀性、氧化性液体的岗位。

7、性能范围

设计压力：-0.05mpa-1.6mpa（超出此范围需告知我公司进行调整定制）

流量：6-1000m³/h

扬程：5-125m

适用温度：-20℃~160℃（100℃以上为耐高温型）

8、选型注意

  （1）请提供所需工艺流量范围。

  （2）请提供泵出口至目标位置的水平输送距离、垂直高度、弯头数量、附属设备情况（如换热器、喷头、压滤机）等。

  （3）请提供输送液体的温度范围、固含量（体积含量）、颗粒大小、粘度、正负压情况等。

  （4）其余工况问题请咨询我公司。
