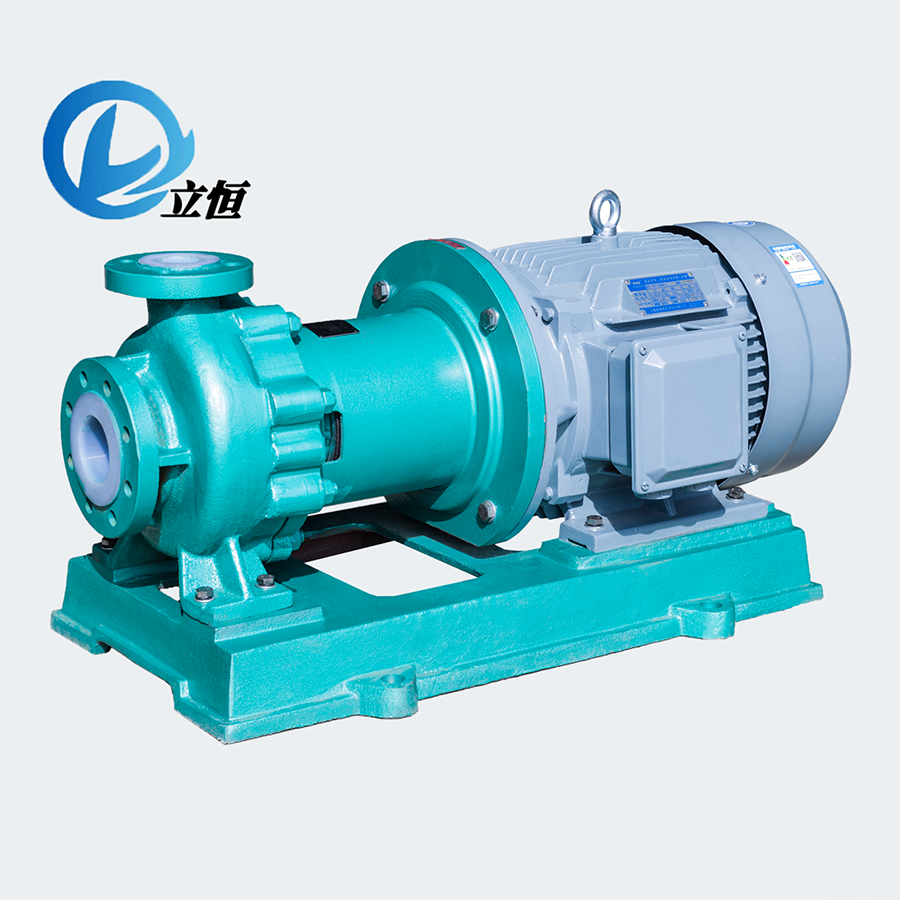

LCF氟塑料磁力泵
2023/7/21
主体材质：HT（可按需定制）+F46
工作原理：磁耦合驱动
产品特点：无轴封，不泄露
适用工况：强腐蚀、易燃易爆、贵重液体、溶剂
流量范围：1.6—400m³/h
扬程范围：5-125m
适用温度：-20℃~120℃，定制型为160℃
特别说明：实际产品与照片产品型号不一致时，外观略有差异
选型说明：参数表中数值为标准值，如与实际需要存在偏差，可按需定制
一、产品介绍（可定制溴素专用型）
1、LCF型衬氟磁力泵，是我公司吸收运用国内外先进同类磁力泵的工艺、技术，结合长期的市场应用、反馈、改进而研发的新型磁力泵。因多种新型材料及加工工艺的运用，其稳定性和适用范围大大提高。
2、主要参考标准
JB/T7742-2013、HG/T2730-2012、GB/T25140-2010等
法兰：GB/T20592-2009或HG/T20615-2009
3、主体材质
过流部件为钢衬F46/PFA，摩擦副可根据工况及液体的理化性质选择SSIC或浸锑石墨、PEEK等材质，加强套全系采用PEEK或碳纤维。内外磁选用钕铁硼、钐钴高牌号永磁体。
4、工作原理
该泵型采用密集型聚磁式推拉磁路结构，驱动轴与泵轴以磁耦合方式连接，实现力矩的无接触传递。取消了传统离心泵的轴封式设计，以静密封取代动密封从而达到全密封、无泄漏地输送介质。
5、产品特点
运行安全可靠、高效稳定。是输送强腐蚀性、易燃、易爆、易挥发、有毒、稀有贵重液体和各种腐蚀性清洁液体的理想设备。
6、运用领域
广泛运用于石油、化工、制药、化肥、冶炼、电镀、食品、影视洗印、水处理等行业。
7、性能范围
设计压力：-0.05mpa-1.6mpa（超出此范围需告知我公司进行调整定制）
流量：1.6-400m³/h
扬程：5-125m
适用温度：-20℃~120℃，定制型耐温可达160℃
8、选型注意
（1）请提供所需工艺流量范围。
（2）请提供泵出口至目标位置的水平输送距离、垂直高度、弯头数量、附属设备情况（如换热器、喷头、压滤机）等。
（3）请提供输送液体的温度范围、固含量（体积含量）、颗粒大小、粘度、正负压情况等。
（4）其余工况问题请咨询我公司。
禁止缺液运行；如输送介质粘度过高，或含有颗粒、结晶物，请告知我公司设计选型。
二、产品结构
三、性能参数（标准型，可根据用户要求定制所需参数）
型号
流量
扬程（m）
转速（2900r/min）
口径PN16
电机功率（KW）
NPSHr（m）
进口
出口
LCF32-20-125
3.6
20
1.5
32
20
1.5
LCF32-20-160
3.6
32
1.5
32
20
2.2
LCF32-20-200
3.6
50
1.5
32
20
4
LCF40-25-125
6.3
20
2.0
40
25
2.2
LCF40-25-160
6.3
32
2.0
40
25
3
LCF40-25-200
6.3
50
2.0
40
25
5.5
LCF50-32-125
12.5
20
2.0
50
32
3
LCF50-32-160
12.5
32
2.0
50
32
4
LCF50-32-200
12.5
50
2.0
50
32
7.5
LCF65-50-125
25
20
2.0
65
50
4
LCF65-50-160
25
32
2.0
65
50
7.5
LCF65-40-200
25
50
2.0
65
40
15
LCF65-40-250
25
80
2.0
65
40
18.5
LCF80-65-125
50
20
2.5
80
65
7.5
LCF80-65-160
50
30
2.5
80
65
15
LCF80-50-200
50
50
2.5
80
50
22
LCF80-50-250
50
80
2.5
80
50
30
LCF100-80-125
100
20
4.0
100
80
15
LCF100-80-160
100
32
4.0
100
80
22
LCF100-65-200
100
50
4.0
100
65
37
LCF100-65-250
100
80
4.0
100
65
55
LCF150-125-200
200
50
5.0
150
125
55
LCF200-150-315
400
32
6.0
200
150
75kw-4P
若所需参数超出此范围，我厂可根据用户要求予以调整
备注：1.如果介质比重超过 1.3g/cm3 时，建议适当增加配套电机的功率；
2. 当介质含有 HF、NaOH等与sic反应的介质时，须针对具体介质更换特定摩擦副；
3. 可输送带有微量颗粒含量及结晶的介质（≤1%），禁止输送会产生大量气泡的介质；
4. 液体粘度对泵性能的影响：当液体粘度发生变化时，泵的性能也有所变化。
（m³/h）
（DN）
