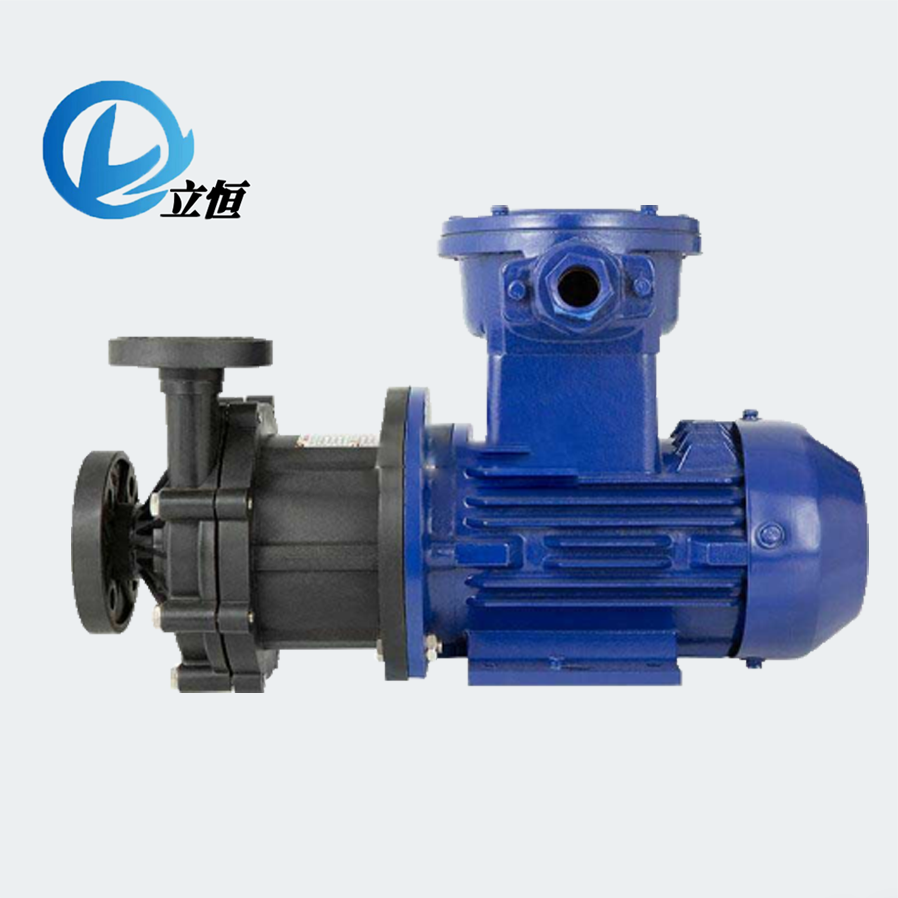

LCQ-F塑料磁力泵
2023/10/9
一、产品介绍（选型时需注意介质成分及温度）
1、LCQ-F工程塑料磁力泵，应用现代磁力学原理，利用磁体之间的磁耦合作用的特性进行工作。是传动技术、材料技术、制造技术合成的结晶。电动机与外磁连接在一起，叶轮和内磁转子连接在一起，在外磁和内磁转子之间设有一个全密封的隔离套，将内，外转子隔开，使所输送的介质以静密封的形式封闭在泵体内，不会泄露。针对不同液体可选用不同材质。
2、主要参考标准
JB/T7742-2013
法兰：GB/T20592-2009（标准品为PN6，如需其他规格需告知我公司）
3、主体材质
过流部件为工程塑料或氟塑料材质，可输送强腐蚀液体；内外磁可选用铁氧体、钕铁硼、钐钴等高牌号磁性材料。
4、工作原理
该泵型采用密集型聚磁式推拉磁路结构，驱动轴与泵轴以磁耦合方式连接，实现力矩的无接触传递。取消了传统离心泵的轴封式设计，以静密封取代动密封从而达到全密封、无泄漏地输送介质。
5、产品特点
该泵无泄漏低噪音，运行安全可靠、高效稳定。是输送易燃、易爆、易挥发、有毒、稀有贵重液体和各种腐蚀性清洁液体的理想设备。
6、运用领域
本产品广泛适用于化工、制酸、制碱、冶炼、稀土、农药、染料、医药、造纸、电镀、电解、酸洗、无线电、半导体、科研机构、国防工业等行业。
7、性能范围
设计压力：-0.04mpa-0.6mpa（超出此范围需告知我公司进行调整定制）
流量：1.6-50m³/h
扬程：5-50m
适用温度：-10℃~80℃，超出此范围需定制
8、注意事项
禁止缺液运行；如输送介质低沸点、粘度高，或含有颗粒、结晶物，请告知我公司设计选型。
二、结构图
三、性能参数（标准型，可根据用户要求定制所需参数）
|
型号 |
流量 |
扬程（m） |
口径PN16 |
电机功率（KW） |
|
|
进口 |
出口 |
||||
|
16LCQ-8F |
3.6 |
20 |
32 |
20 |
1.5 |
|
20LCQ-12F |
3.6 |
32 |
32 |
20 |
2.2 |
|
25LCQ-15F |
3.6 |
50 |
32 |
20 |
4 |
|
32LCQ-15F |
6.3 |
20 |
40 |
25 |
2.2 |
|
32LCQ-25F |
6.3 |
32 |
40 |
25 |
3 |
|
32LCQ-32F |
6.3 |
50 |
40 |
25 |
5.5 |
|
40LCQ-20F |
12.5 |
20 |
50 |
32 |
3 |
|
40LCQ-32F |
12.5 |
32 |
50 |
32 |
4 |
|
50LCQ-25F |
12.5 |
50 |
50 |
32 |
7.5 |
|
50LCQ-32F |
25 |
20 |
65 |
50 |
4 |
|
50LCQ-50F |
25 |
32 |
65 |
50 |
7.5 |
|
65LCQ-25F |
25 |
50 |
65 |
40 |
15 |
|
65LCQ-35F |
25 |
80 |
65 |
40 |
18.5 |
|
65LCQ-50F |
50 |
20 |
80 |
65 |
7.5 |
|
80LCQ-20F |
50 |
30 |
80 |
65 |
15 |
|
80LCQ-32F |
50 |
50 |
80 |
50 |
22 |
|
若所需参数超出此范围，我厂可根据用户要求予以调整 |
|||||
|
备注：1.如果介质比重超过 1.3g/cm3 时，建议适当增加配套电机的功率； 2. 当介质含有碱类和其他特殊介质时，须针对具体介质更换特定配件； 3. 可输送带有微量颗粒含量及结晶的介质（≤1%），禁止输送会产生大量气泡的介质； 4. 液体粘度对泵性能的影响：当液体粘度发生变化时，泵的性能也有所变化。
|
|||||
