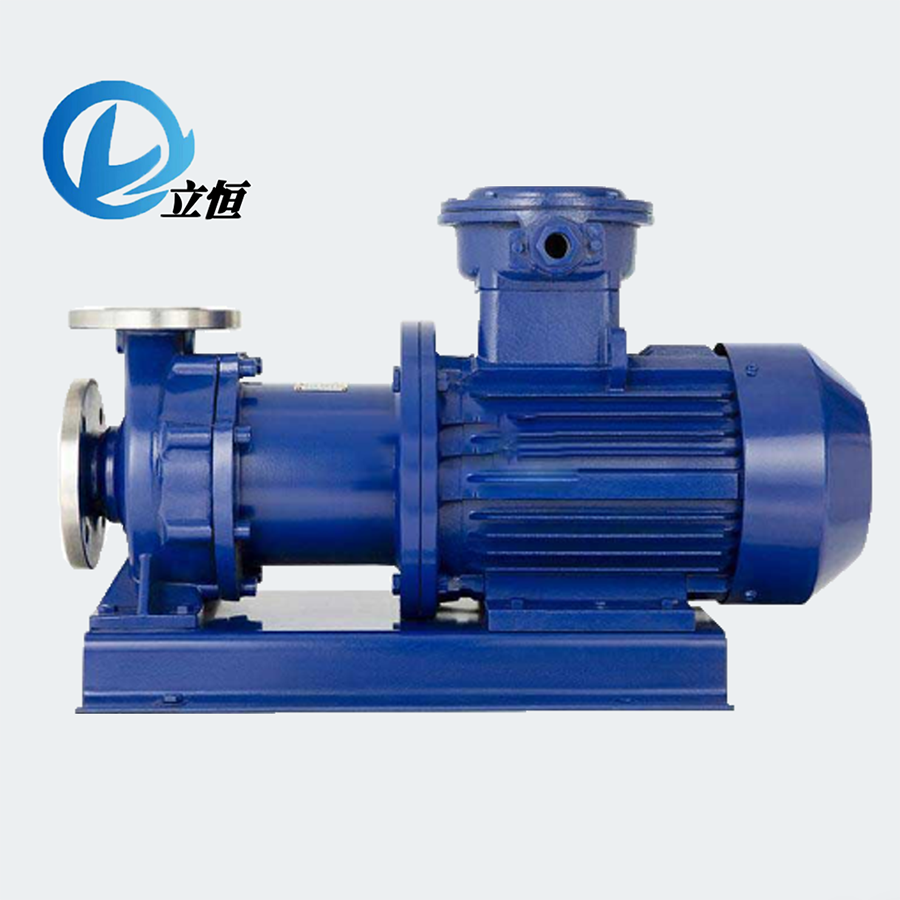

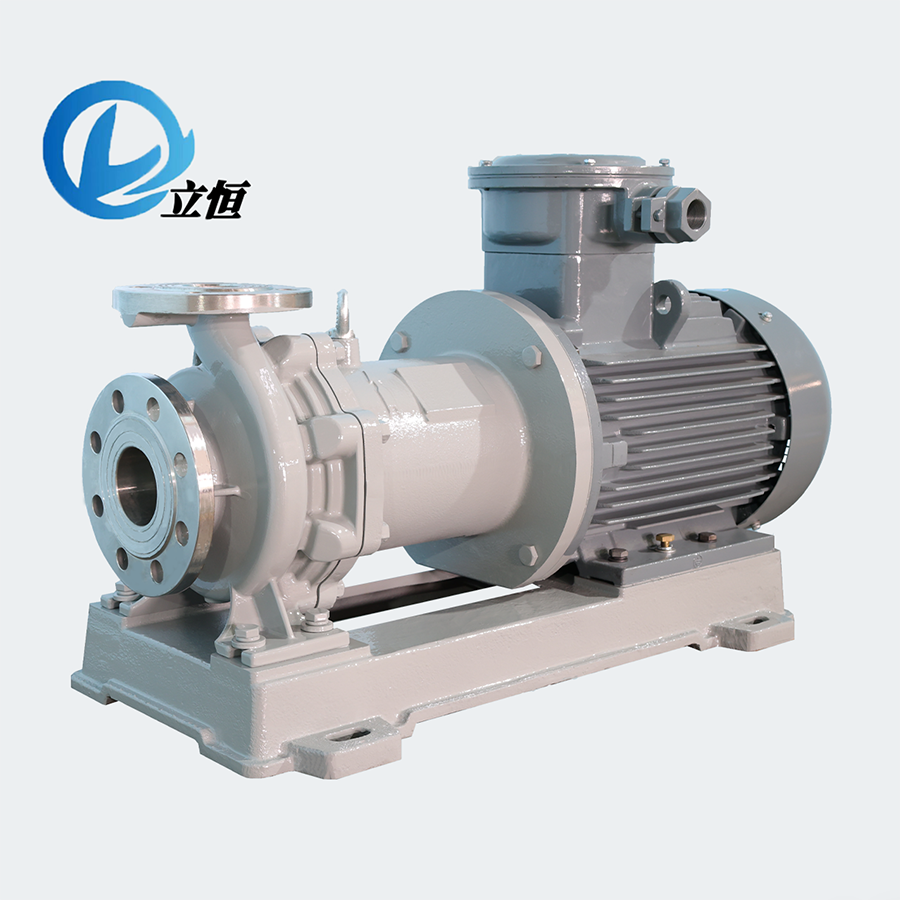

LMC不锈钢磁力泵
2023/7/21
主体材质：304、316L、双相钢等（可按需定制）
工作原理：磁耦合驱动
产品特点：无轴封，不泄露
适用工况：腐蚀、易燃易爆、贵重液体、溶剂
流量范围：1.6—400m³/h
扬程范围：5-125m
适用温度：-20℃~120℃，定制型为400℃
特别说明：实际产品与照片产品型号不一致时，外观略有差异
选型说明：参数表中数值为标准值，如与实际需要存在偏差，可按需定制
一、产品介绍
1、LMC型重型不锈钢磁力泵，是我公司吸收运用国内外先进同类磁力泵的工艺、技术，结合长期的市场应用、反馈、改进而研发的新型磁力泵。
2、参考标准
HG/T2730-2012
法兰：GB/T20592-2009或HG/T20615-2009
3、主体材质
过流部件根据介质的理化特性、可选用304、316L、双相钢、钛合金、哈氏合金等各类无磁、弱磁性金属材质；内外磁选用钕铁硼、钐钴高牌号永磁体。
4、工作原理
该泵型采用密集型聚磁式推拉磁路结构，驱动轴与泵轴以磁耦合方式连接，实现力矩的无接触传递。取消了传统离心泵的轴封式设计，以静密封取代动密封从而达到全密封、无泄漏地输送介质。
5、产品特点
运行安全可靠、高效稳定。是输送易燃、易爆、易挥发、有毒、稀有贵重液体和各种腐蚀性清洁液体的理想设备。
6、运用领域
广泛运用于石油、化工、制药、化肥、冶炼、电镀、食品、影视洗印、水处理等行业。
7、性能范围
设计压力：-0.05mpa-1.6mpa（超出此范围需告知我公司进行调整定制）
流量：1.6-400m³/h
扬程：5-125m
适用温度：-20℃~120℃，定制型耐温可达350℃
8、注意事项
禁止缺液运行；如输送介质粘度过高，或含有颗粒、结晶物，请告知我公司设计选型。
二、产品结构
三、性能参数（标准型，可根据用户要求定制所需参数）
|
型号 |
流量 |
扬程（m） |
转速（2900r/min） |
口径PN16 |
电机功率（KW） |
|
|
NPSHr(m) |
进口 |
出口 |
||||
|
LMC32-20-125 |
3.6 |
20 |
1.5 |
32 |
20 |
1.5 |
|
LMC32-20-160 |
3.6 |
32 |
1.5 |
32 |
20 |
2.2 |
|
LMC32-20-200 |
3.6 |
50 |
1.5 |
32 |
20 |
4 |
|
LMC40-25-125 |
6.3 |
20 |
2.0 |
40 |
25 |
2.2 |
|
LMC40-25-160 |
6.3 |
32 |
2.0 |
40 |
25 |
3 |
|
LMC40-25-200 |
6.3 |
50 |
2.0 |
40 |
25 |
5.5 |
|
LMC50-32-125 |
12.5 |
20 |
2.0 |
50 |
32 |
3 |
|
LMC50-32-160 |
12.5 |
32 |
2.0 |
50 |
32 |
4 |
|
LMC50-32-200 |
12.5 |
50 |
2.0 |
50 |
32 |
7.5 |
|
LMC65-50-125 |
25 |
20 |
2.0 |
65 |
50 |
4 |
|
LMC65-50-160 |
25 |
32 |
2.0 |
65 |
50 |
7.5 |
|
LMC65-40-200 |
25 |
50 |
2.0 |
65 |
40 |
15 |
|
LMC65-40-250 |
25 |
80 |
2.0 |
65 |
40 |
18.5 |
|
LMC80-65-125 |
50 |
20 |
2.5 |
80 |
65 |
7.5 |
|
LMC80-65-160 |
50 |
30 |
2.5 |
80 |
65 |
15 |
|
LMC80-50-200 |
50 |
50 |
2.5 |
80 |
50 |
22 |
|
LMC80-50-250 |
50 |
80 |
2.5 |
80 |
50 |
30 |
|
LMC100-80-125 |
100 |
20 |
4.0 |
100 |
80 |
15 |
|
LMC100-80-160 |
100 |
32 |
4.0 |
100 |
80 |
22 |
|
LMC100-65-200 |
100 |
50 |
4.0 |
100 |
65 |
37 |
|
LMC100-65-250 |
100 |
80 |
4.0 |
100 |
65 |
55 |
|
LMC150-125-200 |
200 |
50 |
5.0 |
150 |
125 |
55 |
|
LMC200-150-315 |
400 |
32 |
6.0 |
200 |
150 |
75kw-4P |
|
若所需参数超出此范围，我厂可根据用户要求予以调整 |
||||||
|
备注：1.如果介质比重超过 1.3g/cm3 时，建议适当增加配套电机的功率； 2. 当介质含有碱类和其他特殊介质时，须针对具体介质更换特定配件； 3. 可输送带有微量颗粒含量及结晶的介质（≤1%），禁止输送会产生大量气泡的介质； 4. 液体粘度对泵性能的影响：当液体粘度发生变化时，泵的性能也有所变化。
|
||||||
