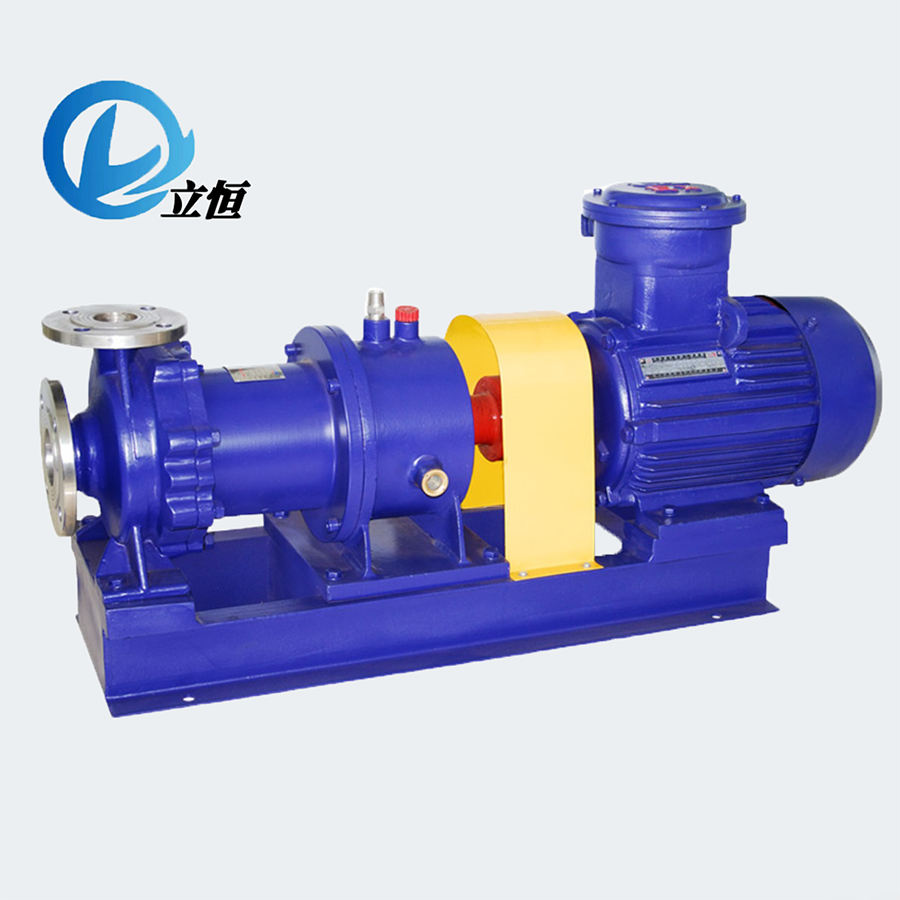

LHMP磁力化工流程泵

2023/7/21

一、产品介绍

1、LHMP型化工流程磁力泵，是专为石油、天然气、重化工所设计的重型磁力泵。其结构精密、运行稳定、汽蚀余量低、使用寿命长。是我公司吸收运用国内外先进同类磁力泵的工艺、技术，结合长期的市场应用、反馈、改进而研发的新型磁力泵。是复杂、苛刻工况下的理想用泵。针对不同液体可选用不同材质。

2、参考标准

HG/T2730-2012、API685等

法兰：GB/T20592-2009或HG/T20615-2009

3、主体材质

过流部件根据介质的理化特性、可选用304、316L、双相钢、钛合金、哈氏合金等各类无磁、弱磁性金属材质；内外磁选用钕铁硼、钐钴高牌号永磁体。

4、工作原理

该泵型采用密集型聚磁式推拉磁路结构，驱动轴与泵轴以磁耦合方式连接，实现力矩的无接触传递。取消了传统离心泵的轴封式设计，以静密封取代动密封从而达到全密封、无泄漏地输送介质。

5、产品特点

该泵无泄漏低噪音，运行安全可靠、高效稳定。是输送易燃、易爆、易挥发、有毒、稀有贵重液体和各种腐蚀性清洁液体的理想设备。

6、运用领域

本产品广泛适用于化工、制酸、制碱、冶炼、稀土、农药、染料、医药、造纸、电镀、电解、酸洗、无线电、半导体、科研机构、国防工业等行业。

7、性能范围

设计压力：-0.05mpa-1.6mpa（超出此范围需告知我公司进行调整定制）

流量：1.6-400m³/h

扬程：5-125m

适用温度：-20℃~120℃，定制型耐温可达350℃

8、注意事项

禁止缺液运行；如输送介质低沸点、粘度高，或含有颗粒、结晶物，请告知我公司设计选型。

二、产品结构

三、性能参数（标准型，可根据用户要求定制所需参数）

型号	流量（m³/h）	扬程（m）	转速（2900r/min）	口径PN16 （DN）		电机功率（KW）
型号	流量（m³/h）	扬程（m）	NPSHr(m)	进口	出口	电机功率（KW）
LHMP32-20-125	3.6	20	1.5	32	20	1.5
LHMP32-20-160	3.6	32	1.5	32	20	2.2
LHMP32-20-200	3.6	50	1.5	32	20	4
LHMP40-25-125	6.3	20	2.0	40	25	2.2
LHMP40-25-160	6.3	32	2.0	40	25	3
LHMP40-25-200	6.3	50	2.0	40	25	5.5
LHMP50-32-125	12.5	20	2.0	50	32	3
LHMP50-32-160	12.5	32	2.0	50	32	4
LHMP50-32-200	12.5	50	2.0	50	32	7.5
LHMP65-50-125	25	20	2.0	65	50	4
LHMP65-50-160	25	32	2.0	65	50	7.5
LHMP65-40-200	25	50	2.0	65	40	15
LHMP65-40-250	25	80	2.0	65	40	18.5
LHMP80-65-125	50	20	2.5	80	65	7.5
LHMP80-65-160	50	30	2.5	80	65	15
LHMP80-50-200	50	50	2.5	80	50	22
LHMP80-50-250	50	80	2.5	80	50	30
LHMP100-80-125	100	20	4.0	100	80	15
LHMP100-80-160	100	32	4.0	100	80	22
LHMP100-65-200	100	50	4.0	100	65	37
LHMP100-65-250	100	80	4.0	100	65	55
LHMP150-125-200	200	50	5.0	150	125	55
LHMP200-150-315	400	32	6.0	200	150	75kw-4P
若所需参数超出此范围，我厂可根据用户要求予以调整
备注：1.如果介质比重超过 1.3g/cm3 时，建议适当增加配套电机的功率； 2. 当介质含有碱类和其他特殊介质时，须针对具体介质更换特定配件； 3. 可输送带有微量颗粒含量及结晶的介质（≤1%），禁止输送会产生大量气泡的介质； 4. 液体粘度对泵性能的影响：当液体粘度发生变化时，泵的性能也有所变化。
